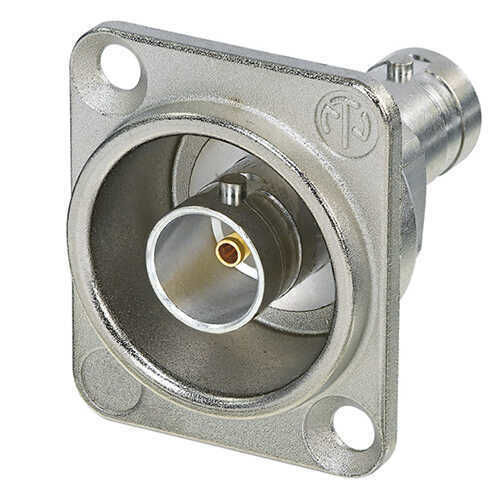

Neutrik NBB75DFG Şase Tipi BNC Konnektör

Topraklanmış BNC kasa konektörü, nikel D-şekilli muhafaza içinde geçiş


Neutrik'in BNC kasa konektörleri, seri ve dijital (HD) sinyaller için gerçek bir 75 Ω tasarım sunar. İşlenmiş pirinç konektör gövdesi, uzun süreli kullanımda son derece sağlam ve aşındırıcı olmayan bir bağlantı sağlar ve ek olarak gömülüdür ve bu nedenle D şeklinde bir muhafaza içinde (ses endüstrisi standardı) iyi korunur.


Özellikler ve Faydalar
Altın kaplama kafes tipi merkez kontağı Gerçek 75 Ω tasarım, katı HD gereksinimlerini karşılar Topraklanmış panel montajı Standart D-şekilli muhafaza - gömme montaj ve hasara karşı koruma sağlar Renk kodlaması mümkündür


Yeni kafes tipi kontak
Kapalı kontak tasarımı - son derece sağlam
Altın kaplama kafes tipi klips - mümkün olan en iyi koruma ve en düşük temas direnci


Teknik Bilgiler

Başlık NBB75DFG
Bağlantı Tipi BNC 75 Ω
Cinsiyet kadın
Elektriksel
Sinyal Tipi HD, SDI, Video, AES / EBU, Kompozit, YUV, RGB, RGBH, RGBHV
Kontak direnci ≤ 3 mΩ (iç)
Kontak direnci ≤ 2 mΩ (dış)
Dielektrik dayanım 1,5 kVdc
Empedans 75 Ω
İzolasyon direnci> 5 GΩ
Anma gerilimi <50 V
VSWR ≤1.03 /> 37 dB, 1 GHz'e kadar
≤1.05 /> 32 dB, 2 GHz'e kadar
≤1.08 /> 28 dB, 3 Ghz'ye kadar

Mekanik
Ekleme kuvveti <25 N
Ömür> 1000 çiftleşme döngüsü
Kablo boyutu
Kilitleme cihazı Bayonett
Montaj yönü Ön montaj
Şasi şekli D

Malzeme
Kontaklar Pirinç (CuZn39Pb3), 0.2 µm AuCo (Merkez kontak)
PTFE takın
Shell Polyacetal (POM) (Yalıtım Kılıfı)
Kabuk kaplama Optalloy®
D-Shape gövde Basınçlı çinko döküm (ZnAl4Cu1) gal Ni kaplama

Çevresel
Sıcaklık aralığı -30 ° C ila +85 ° C
