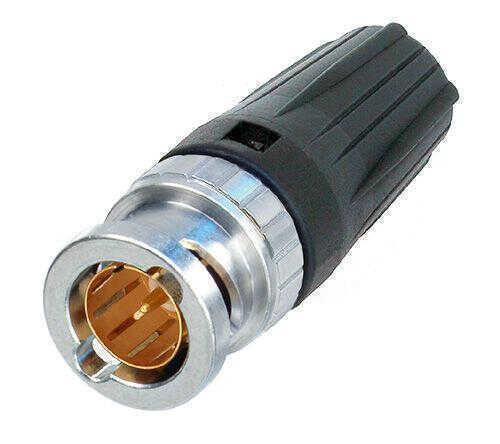

Neutrik NBNC75BFG7 Arka Büküm BNC Kablo Konnektörü
RearTWIST HD BNC kablo konektörü gerçek bir 75 Ω tasarım sunar ve HD uygulamaları için mükemmel şekilde uygundur.
Patentli rearTWIST önyükleme, yüksek yoğunluklu uygulamalarda bile kolay erişimi garanti eder ve renk kodlaması sunar.
Uygun kablolar:
Argosy Image 360, Belden 1855ENH, Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6 / 2.8 AF, Draka 0.6 L / 2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06 / 28, Klotz VMXx75Y, Kabeltronik HFV 0.6 / 2.8 AF- FRNC, Kabeltronik MVP 5x 0.6 / 2.8 AF-FRNC, Nexans HF 75 0,6 / 2,9 02YS (ST) CH, Percon VK5, Quadtronics CABPGHD70MW-500, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra
Kıvrım boyutu:
Pim: 1,6 mm (kare)
Kalkan: 5,0 mm (altıgen)
Özellikler ve Faydalar
Kolay erişilebilen yumuşak dokunuşlu bagaj (Patent DE 100 48507) kullanılarak "arkaTWIST Prensibi" kilitleme / kilit açma Konektörün "başlığına" erişimin sorun olabileceği gömme perdeler için idealdir. Bu konektörler önden değil arkadan döner. Gerçek 75 75 tasarım katı HDTV / DVD gereksinimlerini karşılar Yönlendirme alanı: Kontakları deformasyondan korumak için yan kuvvetler nedeniyle eğilmeyi önler. En az bir ömür garanti eder. 1000 eşleşme döngüsü! Sıkı oturan merkez pim eki dokunsal geri bildirim sağlar Kalkan ve kılıf kıvrım teknolojisi, kablo düzeneklerinde açıkta kalan topraklama örgüsü sorununu önler Mükemmel kablo koruması ve tutuşu Olağanüstü dayanıklılık için hassas İsviçre işlenmiş pirinç parçalar Aksesuarlar arasında 10 standart renkte renk kodlu pabuçlar, kıvırma aleti bulunur ve ölür
Teknik Bilgiler
Başlık NBNC75BFG7
Bağlantı Tipi BNC 75 Ω
Cinsiyet erkek
Elektriksel
Kontak direnci ≤ 3 mΩ (iç)
Kontak direnci ≤ 2 mΩ (dış)
Dielektrik dayanım 1,5 kVdc
Empedans 75 Ω
İzolasyon direnci> 5 GΩ
Anma gerilimi <50 V
VSWR ≤1.050 /> 32 dB, 1 GHz'e kadar
≤1.065 /> 30 dB, 2 GHz'e kadar
≤1.100 /> 26 dB, 3 Ghz'ye kadar
Mekanik
Kablo O.D. 4,7 mm
Kablo tutma> 30 N (Merkez)
Krimp boyutu 5 Altıgen kıvrım (kalkan) acc. MIL22520 / 5-43 (B)
Krimp boyutu (pim) 1,6 Kare kıvrım (pim) acc. IEC 60803 (kalıp adı 2)
Ekleme kuvveti <25 N
Ömür> 1000 çiftleşme döngüsü
Kablo boyutu
Kilitleme cihazı Bayonett
Kablo bağlama Ceketi sıkma
Malzeme
Kontaklar Pirinç (CuZn35Pb2), 0.2 µm AuCo (Merkez kontak)
PTFE takın
Kabuk Pirinç (CuZn39Pb3)
Kabuk kaplama Optalloy®
Çevresel
Sıcaklık aralığı -30 ° C ila +85 ° C
Kontak kıvrılabilirliği IEC 60803 ve IEC 60352-2 ile uyumludur
