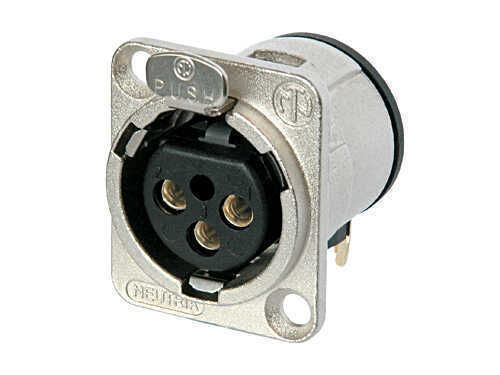

Neutrik NC3FD-H Şase Tipi 3 Pin Dişi Konnektör

3 kutuplu dişi priz, yatay PCB montajı, Nikel muhafaza, gümüş kontaklar


Pcb montaj uygulamaları için evrensel D-boyutlu metal gövde XLR panel montaj serisi. Ek parça, kolay montaj için kabuktan çıkarılabilir. UL onaylı bileşen.


Özellikler ve Faydalar

D-şekilli metal kabuk 3 kalkan kontağı kullanan en iyi RF koruması Tak, konektörün arkasından çıkarılabilir ve dahili mandalla yerine kilitlenir - muhafazaya monte edilmeden önce pcb'nin montajına ve test edilmesine izin verir Ön veya arka panel montajı


Teknik Bilgiler

Başlık NC3FD-H
Bağlantı Tipi XLR
Cinsiyet kadın
Elektriksel
Kontaklar arasındaki kapasite ≤ 4 pF
Kontak direnci ≤ 5 mΩ
Dielektrik dayanım 1,5 kVdc
İzolasyon direnci> 10 GΩ (başlangıç)
Kontak başına anma akımı 6 A
Anma gerilimi <50 V

Mekanik
Ekleme kuvveti ≤ 20 N
Çekme kuvveti ≤ 20 N
Ömür> 1000 çiftleşme döngüsü
Kablo boyutu
Kablolama Yatay PCB montajı
Kilitleme cihazı Mandal kilidi
Montaj yönü Arka montaj
Şasi şekli D

Malzeme
Kontak kaplama 2 µm Ag, 2 µm Ni üzerinde
İletişim Bronze (CuSn6)
PA66 ekle
Kilitleme elemanı Çelik Ck67
Kabuk Çinko döküm (ZnAl4Cu1)
Kabuk kaplama Nikel

Çevresel
Onaylar UL
Yanıcılık UL 94 V-0
Standart uyumluluk IEC 61076-2-103
Koruma sınıfı IP 40
Lehimlenebilirlik IEC 68-2-20 ile uyumludur
Sıcaklık aralığı -30 ° C ila +80 ° C
