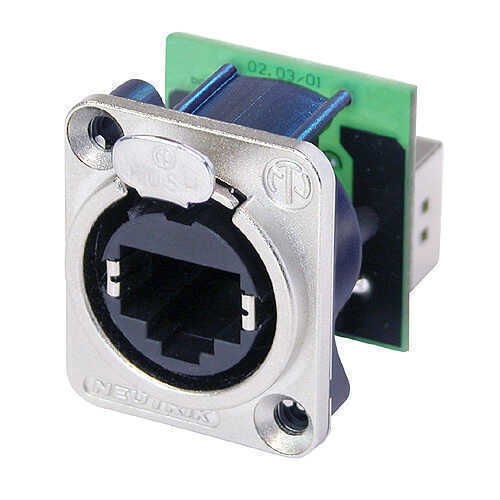

Neutrik NE8FDP Şase Tipi Ethernet Konnektör

Dikey PCB montajlı RJ45 yuvası, mandal kilitli A Serisi kesme, maks. panel kalınlığı 3mm.

EtherCON Serisi, profesyonel ses, video ve yıldırım ağı uygulamaları için optimize edilmiş, sağlamlaştırılmış ve kilitlenebilir bir RJ45 konektör sistemidir. Kasa konektörleri, eğlence endüstrisinin dışındaki standartlaştırılmış panellere uyacak şekilde şekillendirilmiştir.

Tamamen plastik A Serisi, en fazla yerden tasarruf sağlayan ve uygun maliyetli tasarımı sunar.

Dikkat! CAT6 kablo konektörü NE8MC6-MO ve NKE6S * kablolarıyla birbirine geçmez.


Özellikler ve Faydalar
Sağlam etherCON NE8MC * veya herhangi bir standart RJ45 fişi barındırır Onaylanmış mandallı kilit sistemi En çok yerden tasarruf sağlayan ve uygun maliyetli tasarım TIA / EIA 568B ve ISO / IEC 11801 standardına göre Sınıf D ile uyumludur


Teknik Bilgiler

Ürün
Başlık NE8FAV
Cinsiyet kadın
Elektriksel
Temas direnci <10 mΩ
Dielektrik dayanım 1 kVdc
Frekans aralığı 1-100 MHz
İzolasyon direnci> 0,5 GΩ
Kontak başına nominal akım 1,5 A
Anma gerilimi <50 V
İletim performansı Sınıf D
Standart uyumluluk TIA / EIA 586B, IEC11801

Mekanik
Ekleme kuvveti ≤ 20 N
Çekme kuvveti ≤ 20 N
Ömür> 1000 çiftleşme döngüsü
Panel kalınlığı maks. 3 mm 0.12 '
Kablo boyutu
Kablolama dikey PCB montajı
Kilitleme cihazı Mandal kilidi
Montaj yönü Arka montaj
Şasi şekli A

Malzeme
Ni kaplama üzerinde 0,2 µm Au kontak kaplama
İletişim Bronze (CuSn8)
PBTP% 15 GR ekleyin
Kabuk PBTP% 15 GR

Çevresel
Yanıcılık UL 94 V-0
Lehimlenebilirlik IEC 68-2-20 ile uyumludur
Sıcaklık aralığı -30 ° C ila +80 ° CRJ45 besleme yuvası, mandal kilitli D-şekilli metal flanş, montaj vidaları dahildir
