Shure 515SBG-18X Dinamik Kablolu Mikrofon
Shure 515SBG-18X Dinamik Kablolu Mikrofon

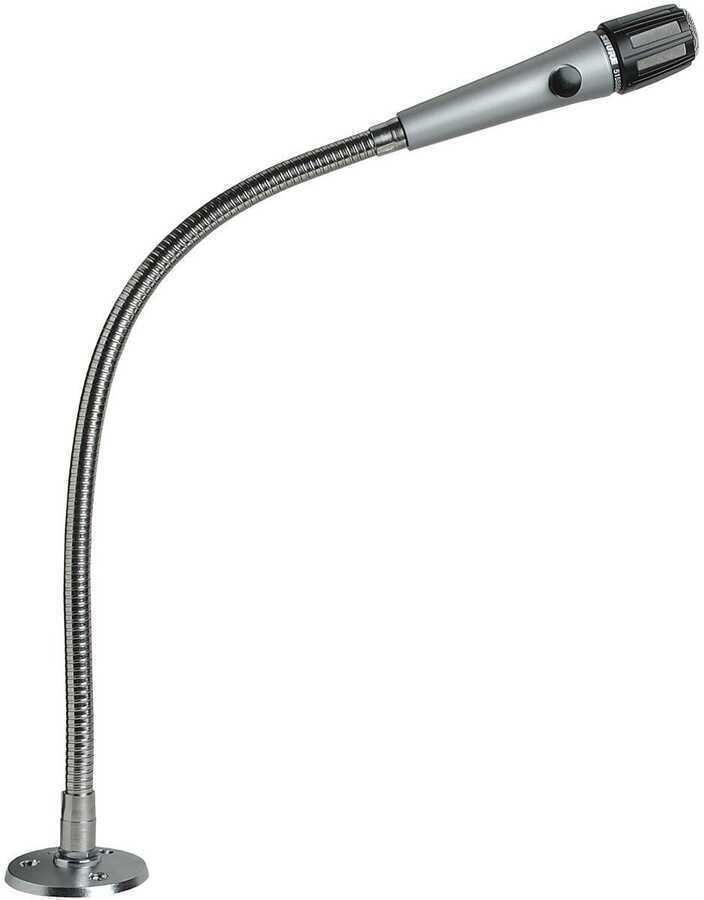

Shure Modelleri 515SBGX, 515SBG-18X ve 515SBG-18XF mikrofonlar, esnek deveboynu veya sabit uçlara monte edilmek üzere tasarlanmış düşük empedanslı dinamik mikrofonlardır. Optimize edilmiş frekans tepkisi ve tek yönlü (kardioid) alım modeli, onları dil laboratuvarları, çağrı uygulamaları ve baz istasyonu iletişimleri için ideal hale getirir. Ayrıca TV, film ve kayıt stüdyolarında talkback veya cuing mikrofonları olarak kullanılması önerilir. Düşük empedansları nedeniyle, bu mikrofonlar uzun kablolar kullanıldığında bile seviyelerini ve yanıt özelliklerini korurlar.
Her üç model de bir bas konuş düğmesi ve dört iletkenli bir kablo (iki iletken korumalı) ile birlikte verilir.
Özellikleri
Duyuru, anlatım ve çağrı uygulamaları için optimize edilmiş frekans yanıtı
Eksen etrafında simetrik kardiyot alma paterni
Yüksek sinyal-gürültü oranı için neodimyum mıknatıs
Sessiz çalışma ve düşük stand / kullanım gürültüsü için darbeye dayanıklı kartuş
Sert döküm kilitleme ızgarası ve tutacağı
Dahili bas konuş düğmesi, mikrofon devresini ve röleyi veya kontrol devresini kontrol eder
45,7 cm (18 inç) deveboynu ve montaj flanşı birlikte verilir (yalnızca 515SBG-18X ve 515SBG-18XF)
Kullanım
Bağlantılar
Bu düşük empedanslı mikrofonlar, 75 ila 300 ohm arasında derecelendirilmiş mikrofon girişlerine bağlantı için tasarlanmıştır. Dengeli hatlı düşük empedanslı kabloların kullanılması, yanıtı veya seviyeyi etkilemeden çok uzun kablo uzunluklarına izin verir. KIRMIZI ve SİYAH kablo uçları, dengeli hat bağlantıları için mikrofon iletkenleridir; kalkan, amplifikatör topraklamasına bağlanır.
Dengesiz çalışma için, SİYAH ucu blendaja bağlayın ve mikrofon iletkeni olarak KIRMIZI ucu kullanın.
YEŞİL ve BEYAZ kablo uçları, harici bir röleyi veya kontrol devresini kontrol etmek için kullanılır.
Teknik Özellikler
Çıktı Kırpma Seviyesi
1 kHz'de
-57 dBV / Pa [1] (1,4 mV)
Polarite
Diyafram üzerindeki pozitif basınç, pin 1'de (kırmızı kablo) pin 2'ye (siyah kablo) göre pozitif voltaj üretir.
Değiştirmek
Yerleşik, yaprak tipi, kilitlenmeyen, Bas-Konuş
Şok montajı
İç lastik titreşim izolatörü
Kablo
Etkili uğultu korumalı son derece dayanıklı kablo, dört iletken (iki ekranlı), plastik kılıflı
515SBGX: 1,8 m (70 inç) inç
515SBGX-18X / 18XF: 1,3 m (51 inç)
