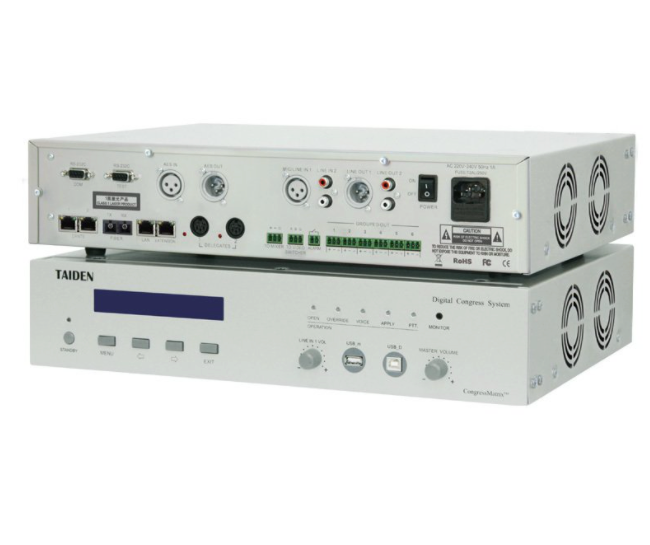

Taiden HCS-8300 MAD/FS/20 Dijital Kongre Sistemi Merkez Ünitesi

Taiden HCS-8300 MAD/FS/20 Dijital Kongre Sistemi Merkez Ünitesi

Kongre Ana Birimi, delegeyi kontrol etmek için özellikler içerir.
mikrofonlar, simültane tercümenin dağıtılması ve
Operatör olmadan oylama oturumları yürütmek.
Bir PC ile birlikte, Kongre Ana Birimi daha büyük
konferans kontrolüne yönelik gelişmişlik. Kullanıcılar bir
her biri belirli bir işleve sahip kapsamlı yazılım modülleri
bir konferansı kontrol ederken ve izleyerek,
bir konferansı yönetme kapasitesi. PC arızası durumunda,
Kongre Ana Ünitesi bağımsız çalışma moduna dönecek,
konferansın devam etmesini sağlamak.
Kongre Ana Birimi aynı zamanda
Kongre birimleri (HCS-8338 ve HCS-8348 serileri hariç,
HCS-8300PM veya HCS-8300PM2 tarafından desteklenmektedir).

Özellikleri

■ Dahice CongressMatrixTM teknolojisine dayalı,
entegre n × 8 ses matris işlemcisi
■ Entegre 8 kanallı grup çıkış fonksiyonu, kolay
konferans odalarını birleştirmek / ayırmak
■ Çok kanallı ses girişine veya çıkışına bağlanabilir
sistemin çok yönlü genişletilmesi için cihazlar
■ "Kapalı Döngü - ile garanti edilen yüksek sistem güvenilirliği -
Papatya Zinciri ”bağlantı topolojisi
■ 64 eşzamanlı çevirinin tamamında mükemmel ses kalitesi
kanallar: frekans tepkisi 30 Hz - 20 kHz
■ Sıkıştırılmamış, çok kanallı bir dijital olan Dante'yi destekler
sıfıra yakın gecikmeli medya ağ teknolojisi ve
senkronizasyon
■ İkisini birleştirmek için fiber optik arayüz ile donatılmıştır.
tek bir benzersiz oluşturmak için geniş olarak ayrılmış konferans odaları
uyumlu sistem
■ Optik fiber ve Cat.5 kablo ile çift bağlantı yedekleme
Kongre Ana Birimi ile Kongre Uzantısı arasında
Ana ünite
■ İlave bir kondansatör veya dinamik için bağlantı kolaylığı
mikrofon, kullanıcının uygulama yelpazesini genişletiyor
■ Sistem yükseltmesi için entegre USB arayüzleri ve
sistem parametrelerinin kaydedilmesi. Sisteme uygun
bakım
■ PC kontrolünde TCP / IP iletişim protokolü
■ Uzaktan kumanda, uzaktan teşhis ve uzaktan güncelleme
■ PC müdahalesi olmayan oylama tesisleri
■ Yerleşik çok kanallı interkom özelliği
■ Tüm birimler için tak ve çalıştır
■ Mobilden gelen RF parazitlerine karşı mükemmel bağışıklık
telefonlar ve benzer cihazlar
■ Merkezi kontrol sistemi ile kontrol edilebilen sistem gücü

Fonksiyonlar

■ IEC 60914 ile uyumlu
■ Dahice CongressMatrixTM teknolojisine dayalı, entegre
n × 8 ses matris işlemcisi (n, mikrofon sayısıdır
sisteme bağlı)
™ Aşağıdakileri içeren 8 ayrı ses çıkışı:
Hat 1 çıkışı: 15 bant grafik EQ + 8 bant
parametreli EQ + DRC (dinamik aralık kompresörü)
Hat 2 çıkışı: 5 bantlı grafik EQ + DRC (dinamik
aralık kompresörü)
Grup çıkışı 1 ~ 6: 5 bantlı grafik EQ + DRC (dinamik
aralık kompresörü) + zaman gecikmesi (maksimum gecikme süresi
32 kHz örnekleme hızı 1,5 sn'dir, 48 için maksimum gecikme süresi
kHz örnekleme hızı 1 sn'dir)
™ Çok kanallı bağımsız bir PA sistemine bağlanabilir (yukarı
8 kanala). Her kanala uygun
ses sinyali. Her mikrofonun ses sinyali,
herhangi bir oranda herhangi bir hoparlöre yönlendirildiğinden, "N-1" işlevi
kolayca farkedilebilir: bir alandaki mikrofon
açıldığında, ses sinyali yalnızca şu alanlar dışındaki tüm alanlara yönlendirilir:
kendi başına, ses olduğunda akustik geribildirimden (uğultu) kaçınarak
iletim kazancı arttı
™ 8 kanal grup çıkış işlevi
™ Toplantı odalarının aşağıdaki yöntemlerle birleştirilmesini / ayırılmasını destekler:
bölme / birleştirme işlevi
™ Grup işlevine göre kayıt
Her mikrofonun ™ Kazanç ve EQ (5 bant) ayarlanabilir
ayrı olarak, bireysel hatip sesini uydurarak
her zaman mükemmel konuşma alma
™ Uğultulu sesleri belirlemek için ses sinyali spektrumunu görüntüler
EQ ayarlanarak bastırılabilen frekans
parametreleri
™ 2 ses hattı girişi (analog, dijital, Dante) veya 1 ses hattı girişi
(analog, Dante) + 1 mikrofon girişi, kazanç ve her biri için EQ
ayrı ayrı ayarlanabilir giriş. +24 V fantom güç kaynağı
mikrofon girişi, kondenser mikrofon bağlanabilir
direkt olarak
™ Çok kanallı ses giriş veya çıkış cihazlarına bağlanabilir
sistemin çok yönlü genişletilmesi için

Kontroller ve Göstergeler

■ Arkadan aydınlatmalı grafik LCD ekran durumu ve menüyü görüntüler.
çoklu dil menüsünü destekleyen sistem yapılandırması
■ Yapılandırma için dört düğme
■ Güç anahtarı
Göstergeli bekleme anahtarı
■ Çalışma modu göstergeleri
■ LINE IN elektrik seviye ayar düğmesi
Kongre Ünitesi kat ses kanalı ana ses seviyesi ayar düğmesi
Ara bağlantılar
■ Çoklu ses giriş / çıkış arayüzleri:
™ Mikrofon girişi veya ses HAT GİRİŞİ için dengeli bir XLR-F
™ Ses LINE IN için iki simetrik RCA giriş arabirimi
™ Ses LINE OUT için dengeli bir XLR-M
™ Ses LINE OUT için iki simetrik RCA çıkış arabirimi
3 pimli 3,81 mm Phoenix'te 6 kanallı grup çıkışı
konektörler
™ İzleme için bir kulaklık çıkış soketi (Ø 3,5 mm)
kanal dilleri
■ Merkezi kontrol sistemine bağlantı için 2 × RS232 portu ve
sistem teşhisi her biri
■ AES / EBU dijital giriş / çıkışı
■ İkisini birleştirmek için Duplex SC tek modlu optik fiber arabirim
geniş olarak ayrılmış konferans odaları ve tek
benzersiz uyumlu sistem
■ Çevresel dijital cihazlara bağlanmak için Dante arayüzü
herhangi bir ses kalitesini kaybetmek
■ Ethernet arayüzüne bağlantı için 1 × RJ45 standart soket
(LAN)
■ 1 × RJ45 standart soket (çıkış) ile bağlantı için
Kongre Genişletme Ana Birimi (UZATMA)
■ 2 × çıkış (6P-DIN) devre hattı kablo çıkışı
■ Video değiştirici arayüzü
■ Acil durum sinyal arayüzü: halka bağlantı için
acil durum sistemi. Otomatik olarak duraklatır.
sistem açılır ve Kongreye alarm sinyalleri gönderir
Birimler
■ Mikser arayüzü: HCS-8301MD Dijital Ses'e bağlantı için
Konferans için Mikser
■ Sistemi yükseltmek ve kaydetmek için ön panelde 2 × USB arayüzü
sistem parametreleri.

Teknik özellikler

Elektriksel
Frekans tepkisi 30 Hz - 20 kHz
SNR> 96 dBA
Dinamik aralık> 94 dB
İzolasyon> 85 dB
THD <% 0,05
Güç kaynağı AC 100 V-120 V 60 Hz veya AC 220 V-240 V 50 Hz
Güç tüketimi 200 W
Toplam besleme gücü 120 W
RS232 bağlantısı 2 × 9 kutuplu Sub-D dişi soket
Maks. Alan sayısı ses girişleri
HAT GİRİŞİ 1 +10 dBu, BAL.
HAT GİRİŞİ 2 +10 dBu, UNBAL.
1 FFS'DE AES / EBU
Maks. Alan sayısı ses çıkışları
LINE OUT 1 +20 dBu, BAL.
LINE OUT 2 +20 dBu, UNBAL.
GRUP ÇIKIŞI (1… 6) +20 dBu, BAL.
AES / EBU OUT 1 FFS
Mekanik
Masa üstüne montaj veya 19 "rafa monte
Boyutlar (y × g × d)
Masa kullanımı için, ayaklar 99 × 430 × 325 mm
19 "raf kullanımı için, 89 × 478 × 350 mm braketlerle
Ağırlık 7,8 kg
Renk Beyaz (PANTONE 420 C)
